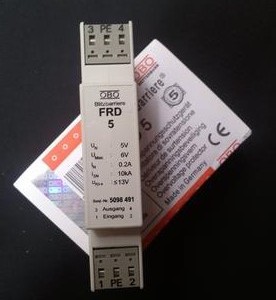

OBO FRD防雷器

FRD   FRD

功能

     FRD、FLD作为交、直流信号控制线防雷器,采用两级过电压保护电路,此电路包括一个气体放电管、压敏电阻器和快速箝位二极管,具有通流容量高、响应时间短、保护残压低等特性。

应用

  FRD、FLD、FRD2及FLD2防雷器适用于保护电子测量及控制系统不受在数据传输线路中的过电压所造成的损坏。 FRD和FLD型系列防雷器设计用于悬浮地双线系统。由于FRD内置有串接电阻,因此若将其安装在线路中会使线路的电阻增大从而产生压降,一般适用于输出电流依负载而变的测控系统中,FLD则适用于调压控制系统中。FRD2和FLD2型系列防雷器设计用于接地单线系统。如果允许串接电阻,可选择FRD2型,对于由电压控制的系统,可选择FLD2型。因其两级构造,适用于LPZ0B至LPZ1分区接口。

OBO FLDFRD防雷器技术参数



FRD5
FLD5
FRD2-5

FRD12
FLD12
FRD2-12
FLD2-12

FRD24
FLD24
FRD2-24
FLD2-24

FRD48
FLD48
FRD2-48
FLD2-48

FRD60
FLD60
FRD2-60
FLD2-60

FRD110
FLD110
FRD2-110
FLD2-110

标准电压 UN

5V

12V

24V

48V

60V

110V

最大连续工作电压 UC

6V

13.5V

27V

53V

66V

122V

FRD,FRD2额定电流 IN

0.2A

FLD,FLD2额定电流 IN

1.0A

额定放电电流In

10KA

In下的残压Ures3-4

13V

29V

51V

100V

130V

300V

FRD,FRD2-..之串接电阻

15Ω

FLD,FLD2-..之串接电感

100μH

FRD,FRD2衰减3dB的频率

20 KHz

FLD,FLD2衰减3dB的频率

10 KHz

连接线横切面

0.14-2.5mm2

连接电缆剥离长度

6-7mm

颜色

浅灰

材料

聚酰亚胺6

安装

按照DIN EN 50022标准,安装于35mm导轨上

尺寸 长

90mm
17.8mm
62mm

安装规范


安装位置:可直接安装于35mm导轨连接,可将OBO FLD、FRD、FLD2、FRD2防雷器安装在接线盒或配电盒上。

另外,不用螺钉的接线端(压接口)使安装更方便。
