MDP-4/D-24-T工业控制防雷器


 产品概述:

1、使用更可靠:防雷器采用一体化结构,中间无断点,比插拔式的可靠性更高;可对多对线(2线、3线、4线)进行保护;

2、安装更方便:35MM导轨安装、无螺钉接线端子,提供3种接地方式;

3、提供5V、24V、48V三种电压等级保护;
4、应用功能:内部串联电阻仅2.35 Ω,最大传输频率100MHz,可应付各种高频线路的需要。产品的内部电路结构使得其可用于从电压控制信号刀-20mA传感器在内的所有类型的测量和控制电路;
5、空间更节省:防雷器厚度仅8.7mm,节省安装空间;

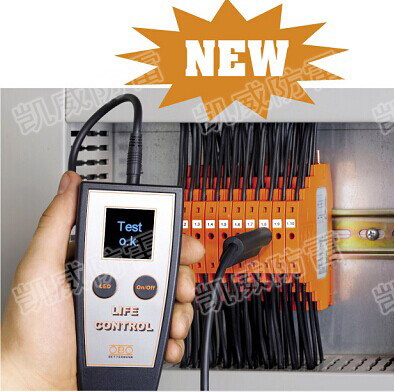

 LIFE CONTROL.jpg
“LIFE CONTROL”测试装置,可在内部保护部件时对MDP进行测试。
MDP工控系列防雷器型号



型号

额定工作电压

类型

MDP-2/D-5-T

5V

2线,带测试功能

MDP-3/D-5-T

5V

3线,带测试功能

MDP-4/D-5-T

5V

4线,带测试功能







MDP-2/D-24-T

24V

2线,带测试功能

MDP-3/D-24-T

24V

3线,带测试功能

MDP-4/D-24-T

24V

4线,带测试功能







MDP-2/D-48-T

48V

2线,带测试功能

MDP-3/D-48-T

48V

3线,带测试功能

MDP-4/D-48-T

48V

4线,带测试功能







Life Control



测试装置(编号5096786)

接地条VB-MDP/10-MD



用于10个防雷器

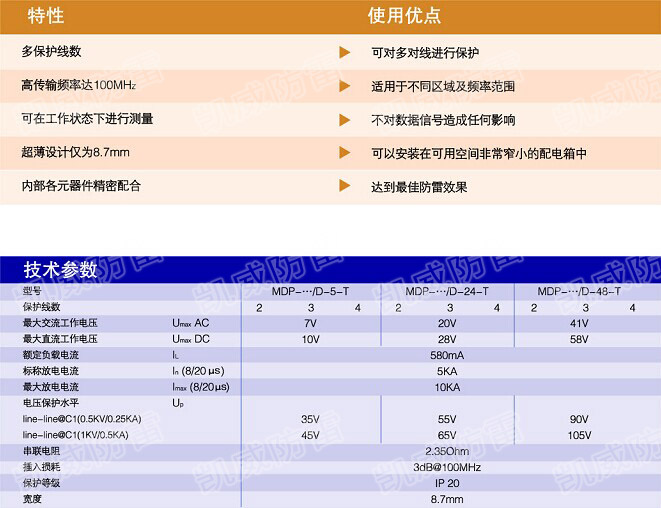

技术参数



型号

MDP-.../D-5-T

MDP-.../D-24-T

MDP-.../D-48-T

保护线数

︱ ︱ 4

︱ ︱ 4

︱ ︱ 4

最大交流工作电压 Uc AC

7V

20V

41V

最大直流工作电压 Uc DC

10V

28V

58V

额定负载电流 IL

580mA

标称放电电流 In

5KA

最大放电电流 Imax

10KA

电压保护水平 Up

line-line@C1(0.5KV/0.25KA)

line-line@C1(1KV/0.5KA)



35V

45V



55V

65V



95V

110V

串联电阻

2.35Ohm

插入损耗

3dB@100MHz

保护等级

IP20

宽度                                                                                                             8.7mm
