35KV、110KV变电站接地系统

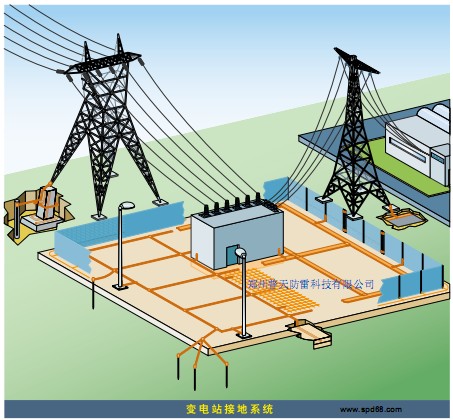

某35KV、110KV变电站接地系统：
（1）、水平接地体采用95平方镀铜钢绞线30CCS95、120平方镀铜钢绞线30CCS120、扁铜带4*40；也可以采用直径10mm/12mm的镀铜圆钢5238GW；
（2）、垂直接地体采用直径14.2mm镀铜圆钢接地棒；

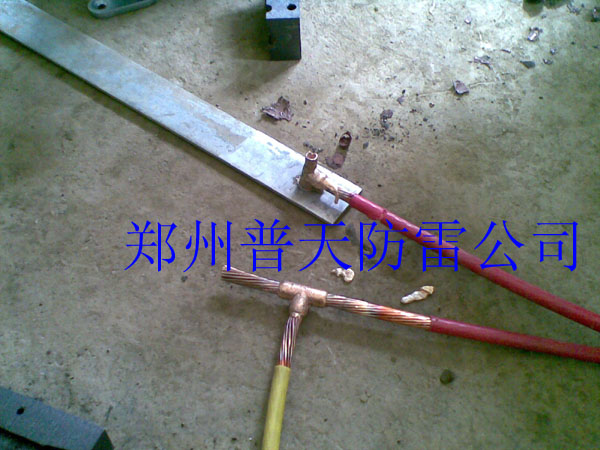

（3）、各接地体之间采用CADWELD放热焊接；
（4）、个别部位设置六边形等电位均压环，并且与邻近的接地干线焊接；
（5）、避雷针塔接地与主接地网可靠焊接。
