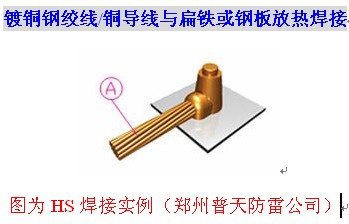

镀铜钢绞线/铜导线与扁铁或钢板放热焊接


图为HS焊接实例(郑州凯威防雷公司)
水平钢表面焊接
●     水平铜绞线与扁钢表面或水平管线的顶端焊接
●     为确认是否会烧坏薄钢板或薄管壁,请务必先焊接一次以作测试
●     通常导线为铜绞线
必要的工具
夹具                产品代码
扁平表面              适合C型模具的             L160
管线(曲线表面)      适合C型模具的             L159
点火枪                                           T320
专用去氧化层钢化刷                                   T313
焊渣清除铲                   B136A(65#以下焊药用)、 B136B(90#以上焊药用)
模具清洁刷                                           T394
导线夹                                               B265
喷灯                                                 T111
HA(导线焊接在水平钢板/铜板表面)

导线尺寸(mm2)
模具代码
焊药
25
HAAY1
45
35
HAAY2
45
50
HAAY3
45
70
HAAY4
65

HS (导线离开水平钢板/铜板表面)

导线尺寸(mm2)
模具代码
焊药
95
HSCY5
115
120
HSCY6
115
150
HSCY7
150
185
HSCY8
200
240
HSCY9
200



导线与钢管焊接(HA型和HS型模具)
在焊接到扁平钢板的模具代码后面加上后缀
导线
标称管材直径
后缀
35mm2和更小
小于350mm
标称直径(mm)
大于350mm
无
500mm2至
120mm2
小于760mm
标称直径(mm)
大于760mm
无
