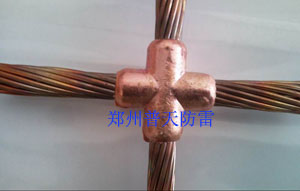

艾力高放热焊接：镀铜导线十字型焊接
水平“十”字焊接（XA/XB）
● XA水平“十”字焊接，副导线切开
● XB水平“十”字焊接，副导线搭上而且不切开
● 除特殊说明外，一般是指铜绞线与铜绞线之间的焊接
● 黑色字体字母为模具价格关键代码
必要的工具
产品代码
夹具 适合C型模具的 L160
适合D型模具的 L159
点火枪 T320
建议的工具
专用去氧化层钢化刷 T313
焊渣清除铲 B136A(65#以下焊药用)
B136B(90#以上焊药用)
模具清洁刷 T394
导线夹 B265
喷灯 T111
XA
|
导线尺寸(mm2)
主 副
|
模具代码
|
焊药
|
|
|
25
|
25
|
XACSY1Y1
|
45
|
|
35
|
35
|
XACY2Y2
|
65
|
|
35
|
25
|
XACY2Y1
|
65
|
|
50
|
50
|
XACY3Y3
|
90
|
|
50
|
35
|
XACY3Y2
|
90
|
|
70
|
70
|
XACY4Y4
|
115
|
|
70
|
50
|
XACY4Y3
|
115
|
|
95
|
95
|
XACY5Y5
|
200
|
|
95
|
70
|
XACY5Y4
|
150
|
|
95
|
50
|
XACY5Y3
|
150
|
|
120
|
120
|
XACY6Y6
|
200
|
|
120
|
95
|
XACY6Y5
|
200
|
|
120
|
70
|
XACY6Y4
|
200
|
|
150
|
150
|
XACY7Y7
|
250
|
|
150
|
120
|
XACY7Y6
|
250
|
|
150
|
95
|
XACY7Y5
|
200
|
|
150
|
70
|
XACY7Y4
|
200
|
|
185
|
185
|
XACY8Y8
|
250
|
|
185
|
150
|
XACY8Y7
|
250
|
|
185
|
120
|
XACY8Y6
|
250
|
|
240
|
240
|
XADY9Y9
|
500
|
|
240
|
185
|
XADY9Y8
|
2*200
|
|
240
|
150
|
XADY9Y7
|
2*200
|
|
240
|
120
|
XADY9Y6
|
2*150
|
XB
|
导线尺寸(mm2)
主 副
|
模具代码
|
焊药
|
|
|
25
|
25
|
XBCY1Y1
|
65
|
|
35
|
35
|
XBCY2Y2
|
90
|
|
50
|
50
|
XBCY3Y3
|
150
|
|
70
|
70
|
XBCY4Y4
|
200
|
|
95
|
95
|
XBCY5Y5
|
250
|
|
120
|
120
|
XBCY6Y6
|
2*150
|
|
150
|
150
|
XBCY7Y7
|
2*200
|
|
185
|
185
|
XBCY8Y8
|
500
|
|
240
|
240
|
XBCY9Y9
|
3*250
|
