机房电源防雷箱安装图
机房电源防雷箱安装图
由于此机房较小,只有15平方左右,机房内有网络机柜1个(内有交换机、路由器等),机房供电为墙壁取电,进入单相220V6KA UPS,输入到网络机柜;
所以本次机房的电源防雷设计为二级防雷:
1、在机房UPS电源前安装凯威单相电源防雷箱PT220-40X一台;
2、在网络机柜内安装机架式8孔防雷插座PT-Z8;
3、在机房墙壁上安装等电位箱KW-D28一台;以便各设备就近接地;
4、接地网采用8块接地模块PTD-3和10根镀铜接地棒KWD-14B,经测量接地电阻为1.2欧。

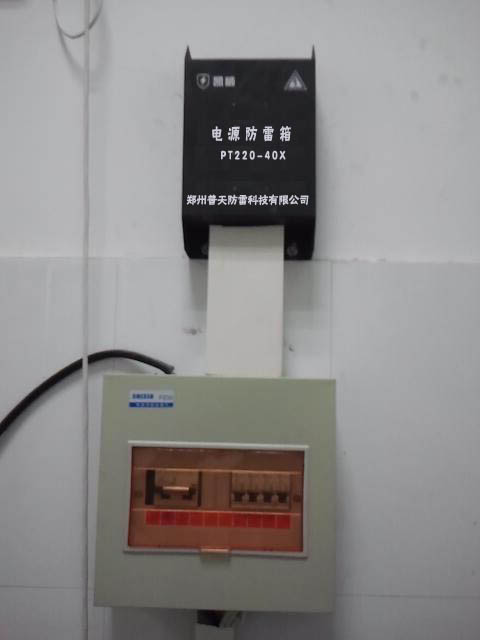

1、机房电源防雷箱安装图
2、机房等电位端子箱安装图
3、机房接地网制作图
